3Dモデリンググループ

マルチスリットレーザプロジェクタを用いた距離画像センサによる3次元地図生成

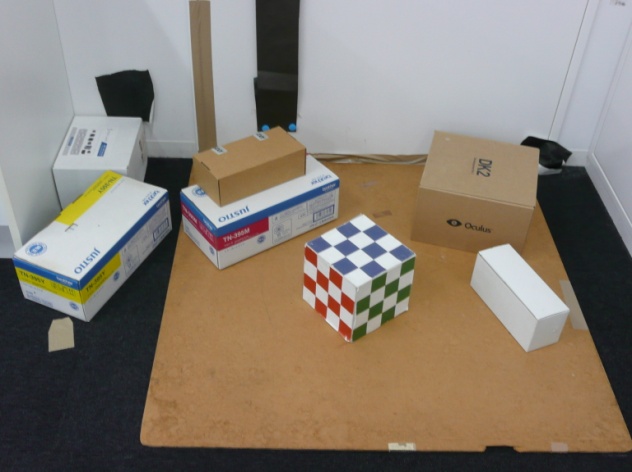

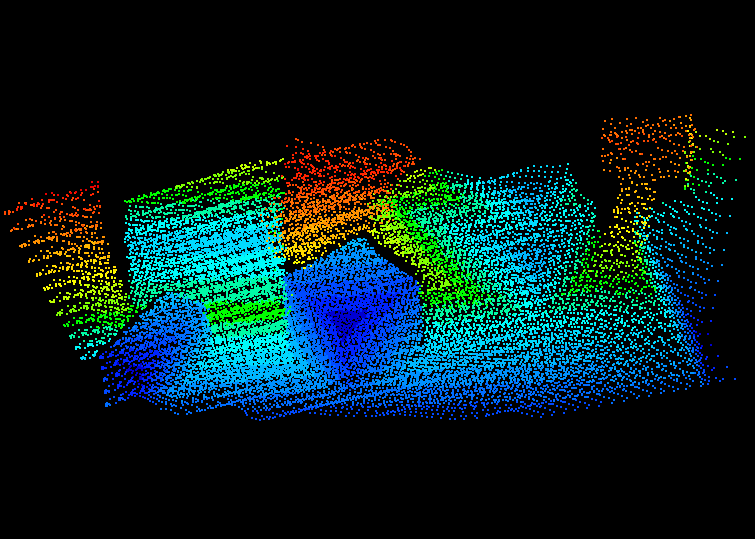

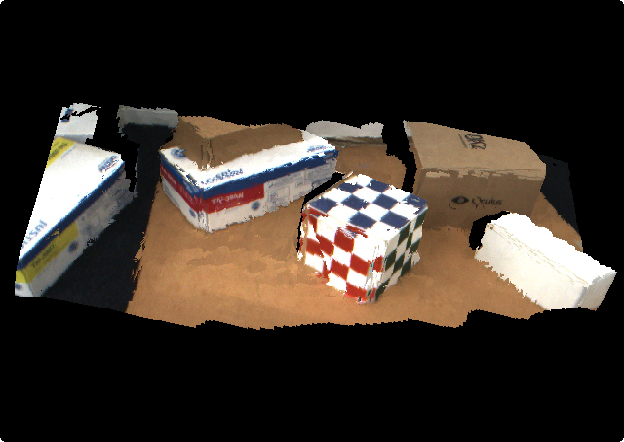

  距離画像センサから得られた距離画像を複数枚重ね合わせることで,あるシーンの3次元の地図を生成することが可能です.本研究では,距離画像やカラー画像を基にした運動パラメータの拘束式を用いて距離画像センサの運動パラメータを推定し,得られた運動パラメータを用いて距離画像の位置合わせを行い3次元の地図を生成しています.今後,3次元地図生成の精度向上や高速化を検討しています.
-関連論文-
    木村 優志, 増山 岳人, 梅田 和昇, "マルチスリットレーザプロジェクタを利用した距離画像センサを用いた微小運動の直接推定による三次元地図生成," 日本機械学会ロボティクス・メカトロニクス講演会2017講演論文集, 2A2-N10, May 2017.

小型距離画像センサ

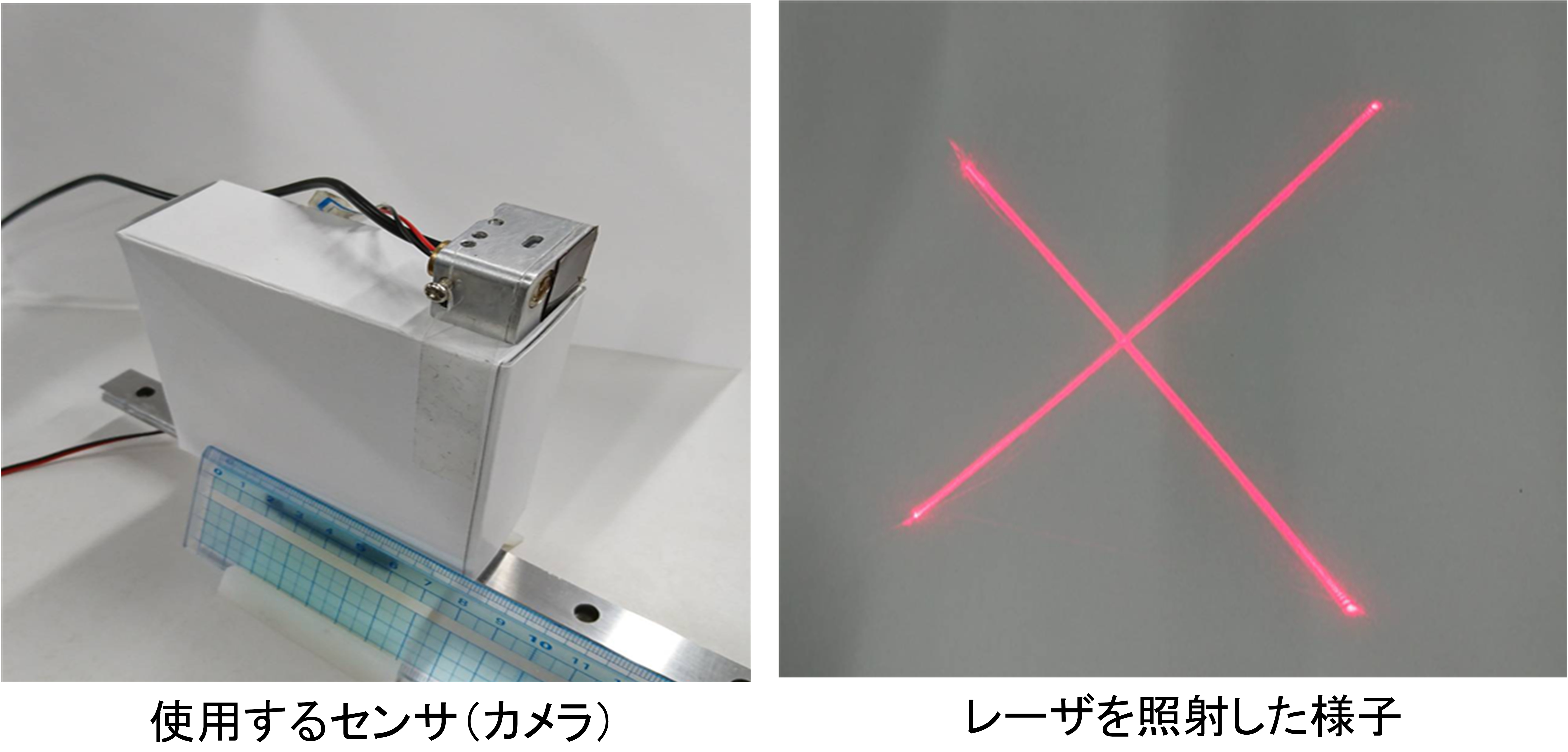

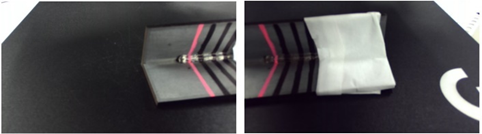

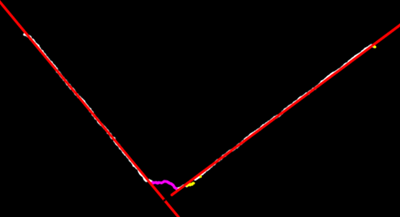

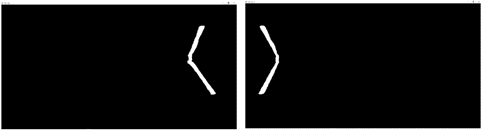

  小型カメラ(USB WEBCAM)とクロスラインレーザポインタを用いて距離画像を取得するセンサを製作します.左の図に使用するセンサ(カメラ+レーザ)を示します.また,右の図はレーザを白い物に照射した様子で,このレーザは2本のラインを出力するように設計されています.2本のレーザが平行でない角度で照射されるから,照射面(中央付近)の傾きが比較的高密度で推定できます.

マルチスポット光を用いたテクスチャ付き距離画像計測システム

  本研究ではモノクロカメラと19×19の点群を照射するレーザプロジェクタを用いて,対象の距離画像を高速に取得することができます.さらに,カラーカメラから取得したカラー画像をテクスチャマッピングすることで,高速にテクスチャ付き距離画像を取得することが可能です.

img01 img02

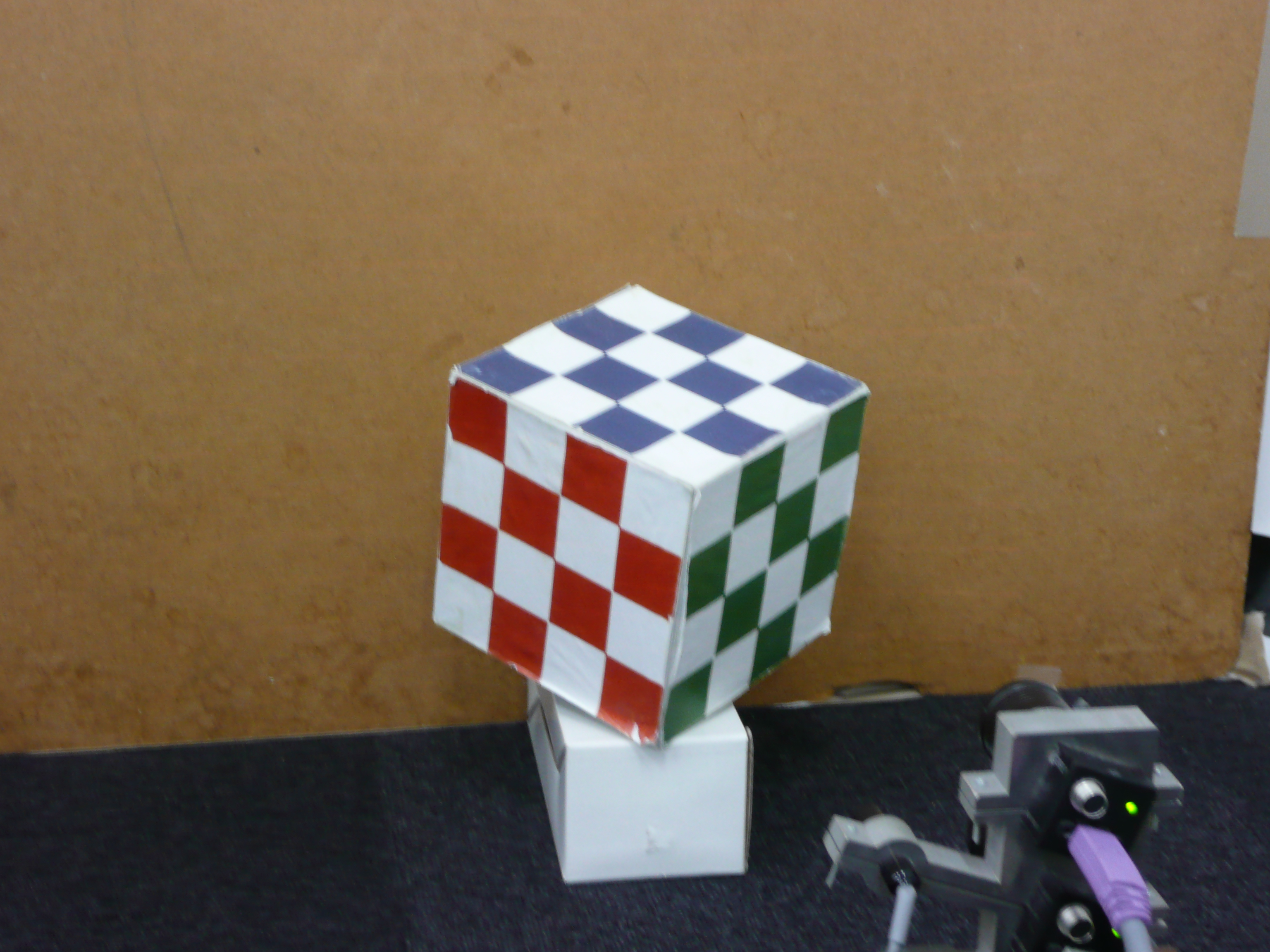

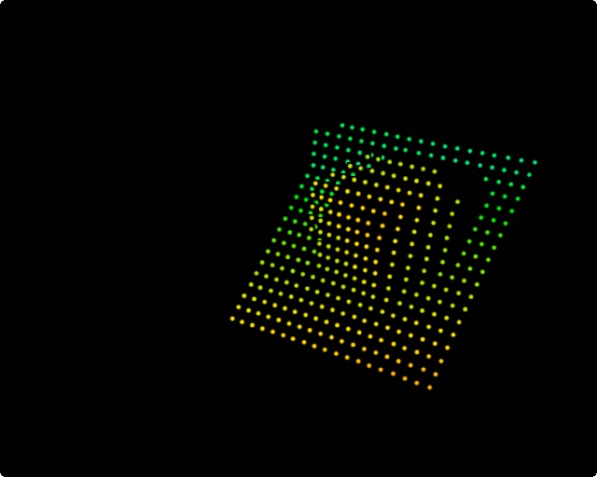

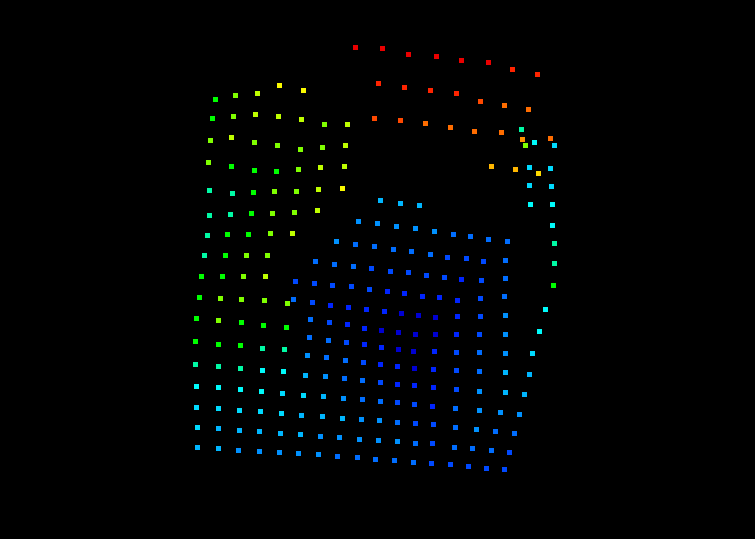

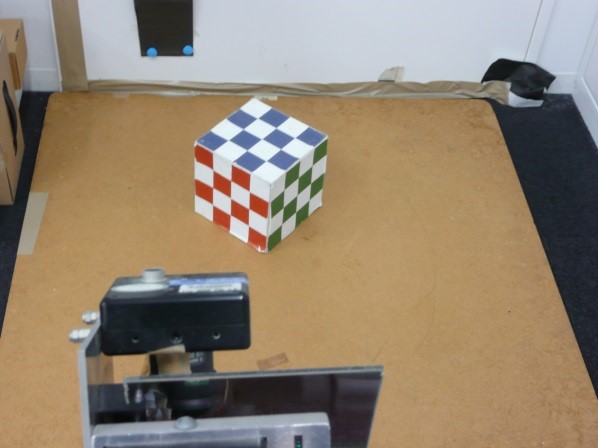

  計測環境  取得した距離画像

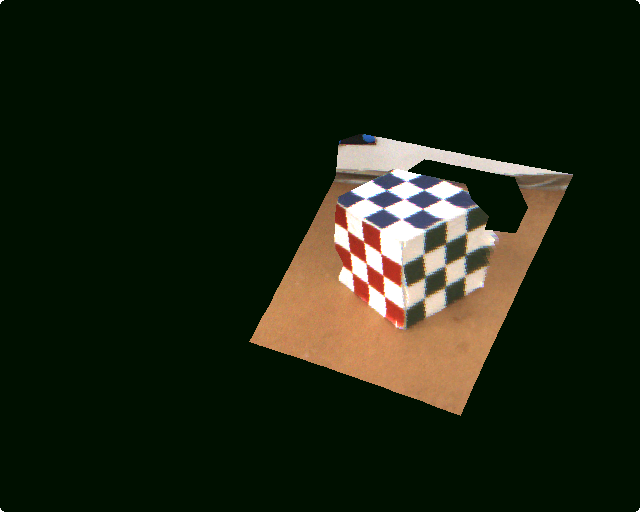

  テクスチャ付き距離画像


-関連論文-

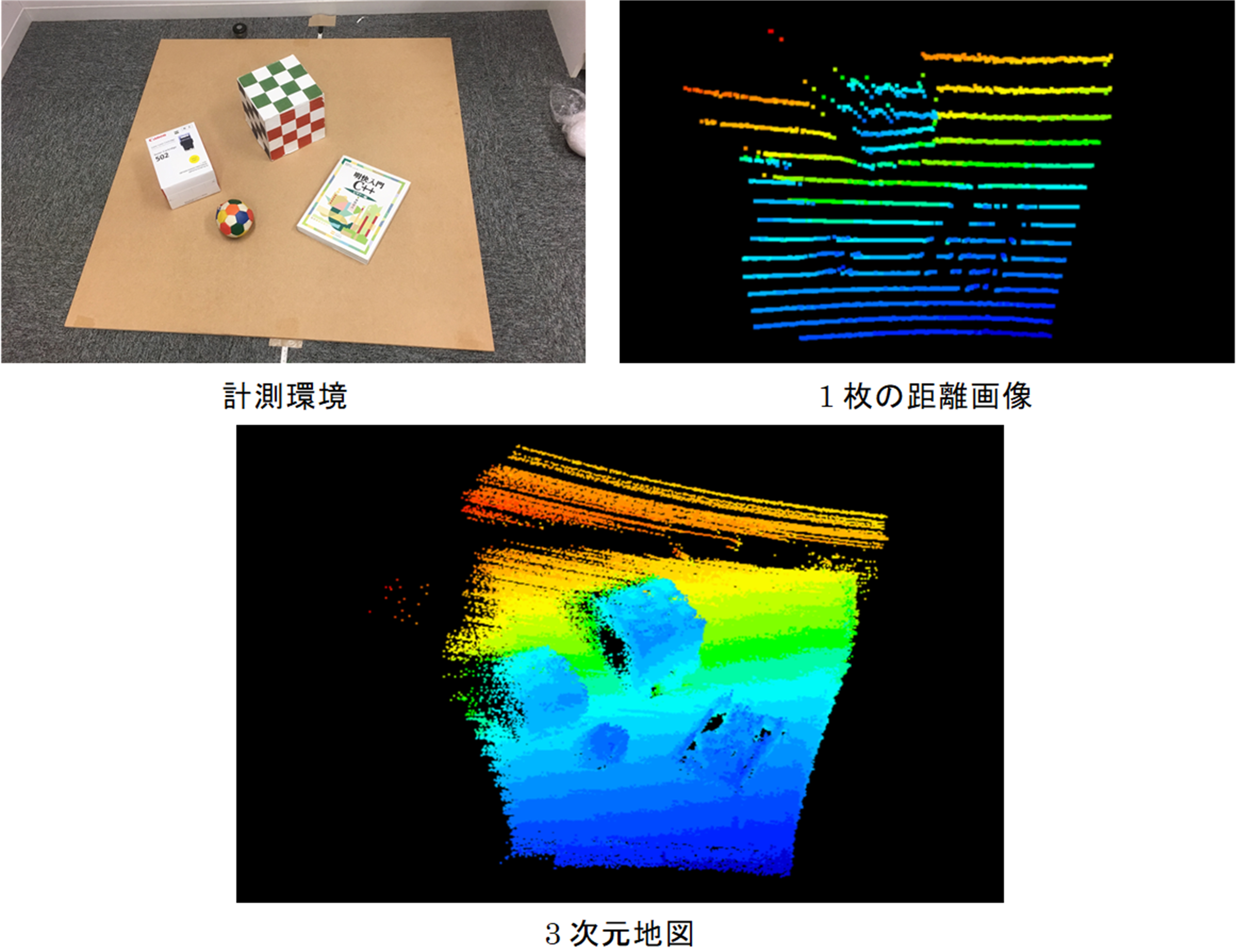

マルチスポット光を用いた距離画像センサによる三次元地図生成

  距離画像センサから得られた距離画像を複数枚重ね合わせることで,あるシーンの三次元の地図を生成することが可能です.本研究では,距離画像やカラー画像を基にした運動パラメータの拘束式を用いて距離画像センサの運動パラメータを推定し,得られた運動パラメータを用いて距離画像の位置合わせを行い三次元の地図を生成しています.

imgm1 imgm2
  計測環境  1枚の距離画像
imgm3 imgm4
  3次元地図  テクスチャ付き3次元地図

-関連論文-

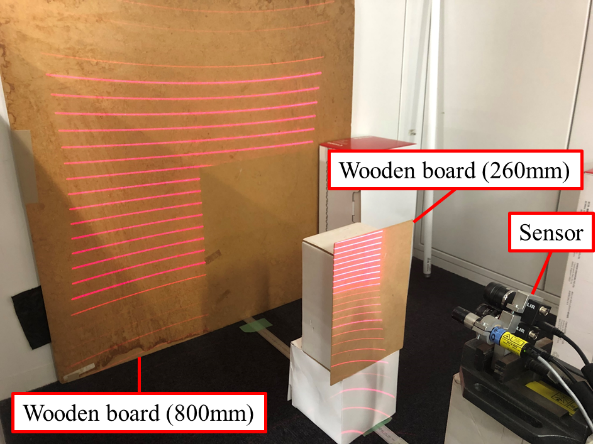

マルチスリット光を用いた距離画像計測システム

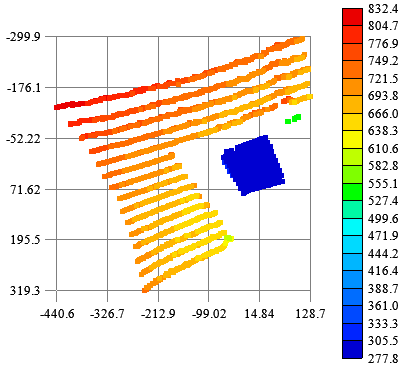

  本研究ではモノクロカメラと15本の線を照射するレーザプロジェクタを用いて,対象の距離画像を取得することができます.レーザ光に点群ではなく線を使用することにより,密な距離画像を計測することが可能です.今後,カラーカメラから取得したカラー画像を用いたテクスチャマッピングや距離画像の取得の高速化を検討しています.

img05 img06

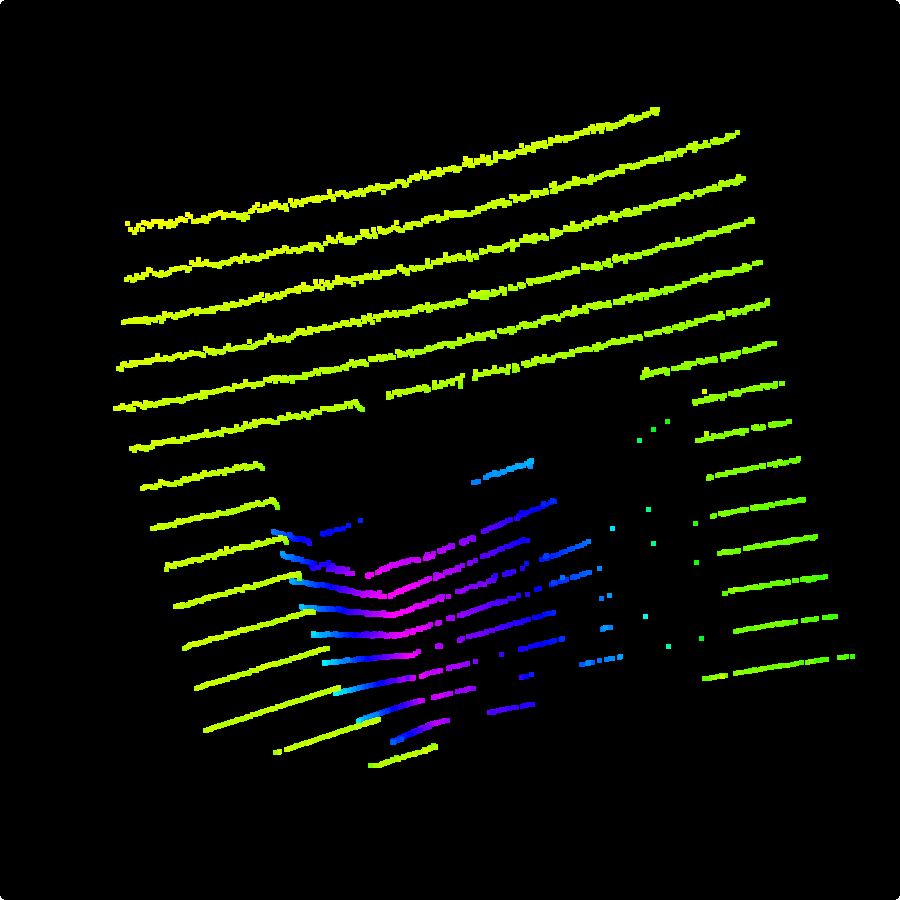

  計測環境  取得した距離画像


-関連論文-

マルチスリットレーザプロジェクタとカメラを組み合わせた超小型距離画像センサ

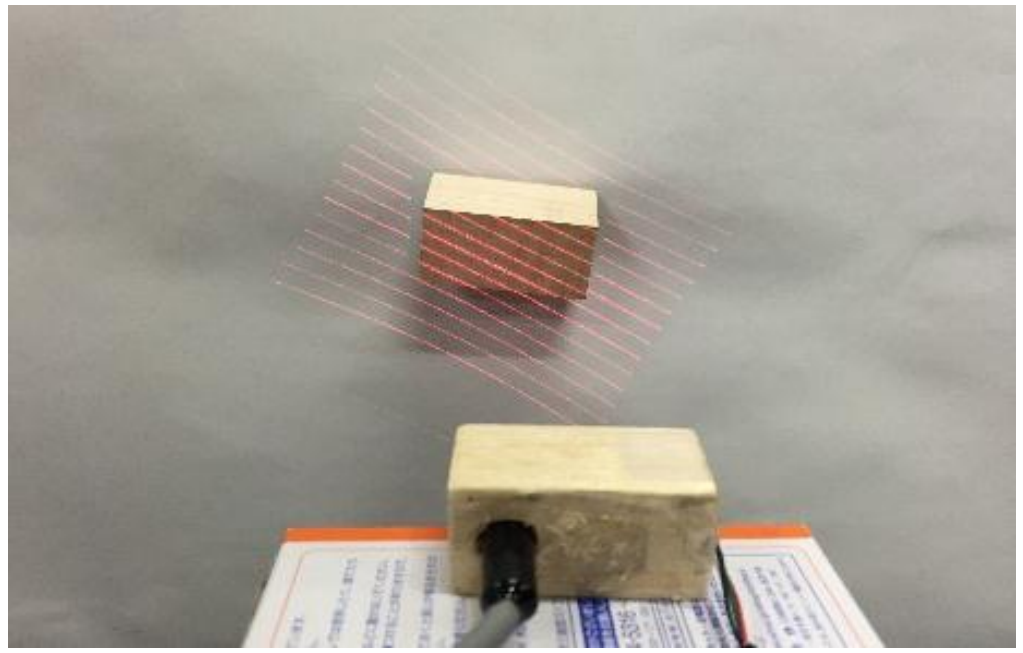

  本研究では小型カメラとレーザプロジェクタを用いて,超小型かつ近距離での計測が可能です.ロボットハンドの手先に搭載可能な距離画像センサの構築を目的としています.
  工業用カメラ、内視鏡用カメラなどでセンサを組み合わせて,ロボットに設置しやすいより軽くコンパクトな距離画像センサを作る研究です.このセンサは50mmから150mmの計測範囲において約2000点の距離画像を取得できます.今後は更に近距離の距離計測と高速化を検討しています.

img07 img08

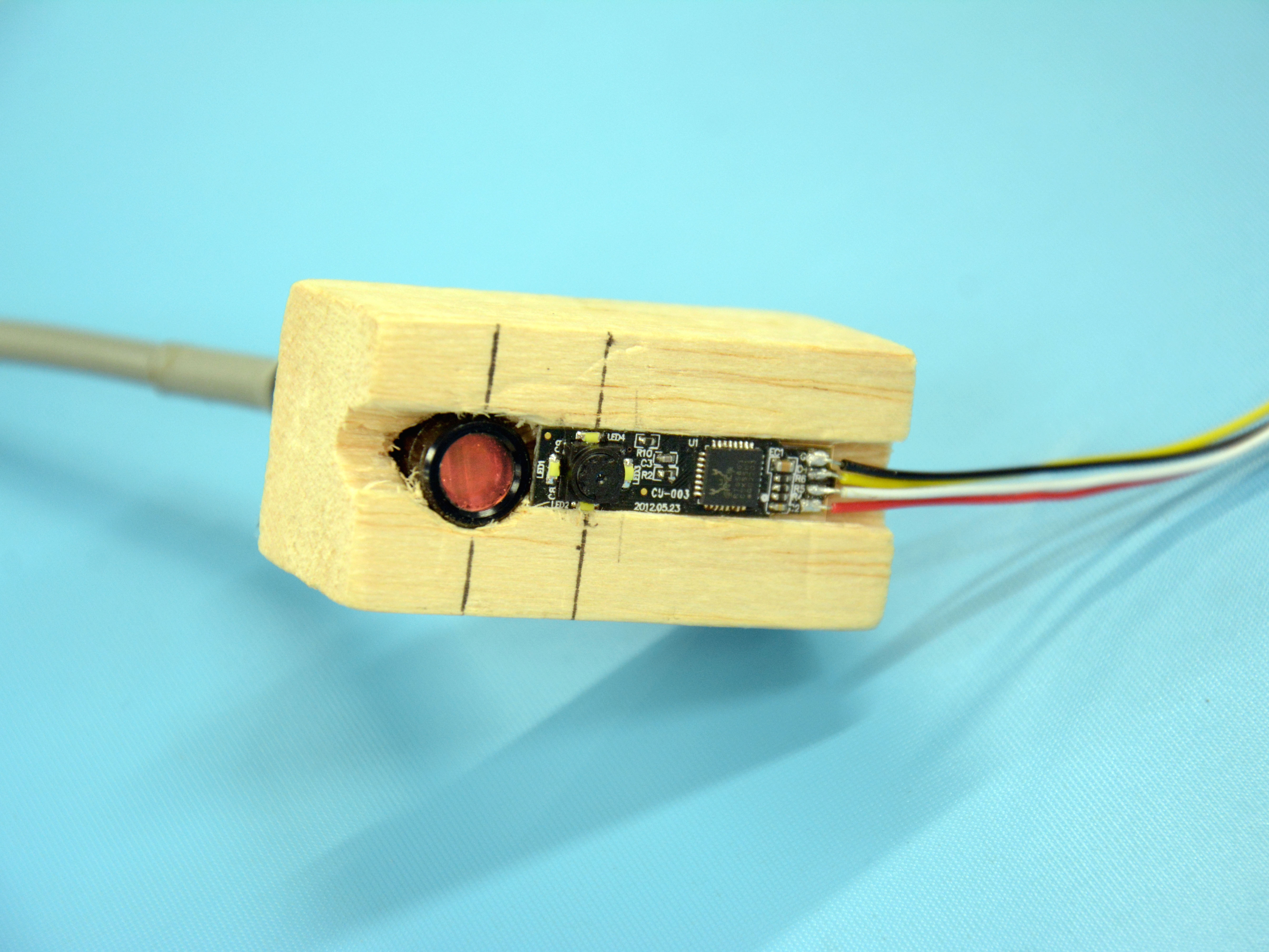

  超小型距離画像センサ  計測の様子

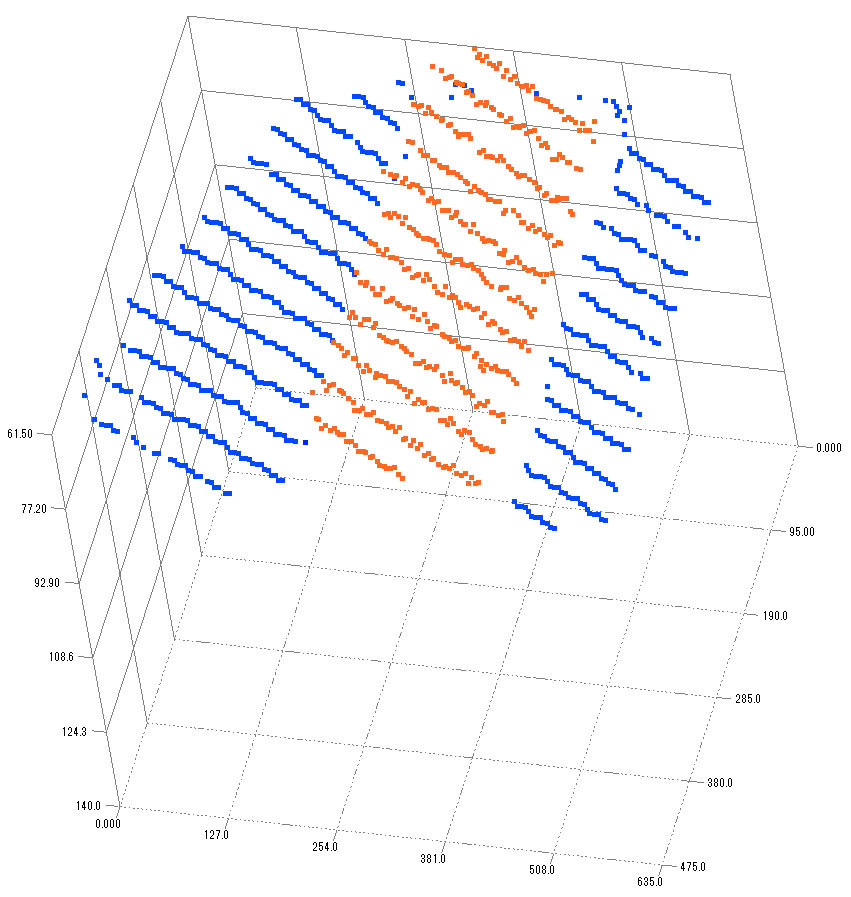

  距離計測結果


-関連論文-

距離濃淡画像の利用による高精度な3Dモデル生成

  コンピュータグラフィックス(CG)などの分野を始めとして,高精度な3Dモデルを復元することに対する需要が高まっています.高精度な3Dモデルを復元するためには,センサなどを用いて計測した実物体の形状や色情報を用いることでリアルな3Dモデルを復元することができます.しかし3Dモデルを復元する過程には人の手による作業や時間が必要となるため,生成プロセスの自動化や簡略化が望まれています.我々はセンサによって得られる実物体の3D形状にデジタルカメラによって得られるカラー画像を張り合わせることで,色情報付きの3Dモデルを生成しています.本研究では,3Dモデルの生成におけるプロセスの自動化や,リアリティ追求のための色情報の推定などの研究を中心に行っています.

img01 img01
  実写画像  生成モデル


  三次元モデルデモムービー

→demo movie(ダウンロードリンク ファイル形式:.mp4 サイズ:1.5MB )
-関連論文-
