鐘の振動解析

ソリッドモデル

　

　

シェルモデル

　

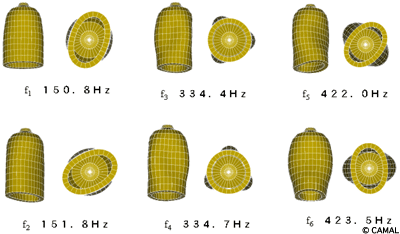

鐘の振動モード

　

　

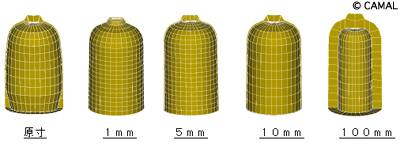

板厚変更後の周波数の変化

ソリッドモデルの断面

板厚
原寸
1 mm
5 mm
10 mm
100 mm
f1 Hz
150.8
4.6
26.2
81.0
481.7
f2 Hz
151.8
4.9
26.9
81.8
483.0
Δf Hz
1.0
0.3
0.8
0.7
13.0

　
